Como importar um arquivo do AutoCAD para o REVIT

Larissa Gimenez • 22 ago 2018 • Autodesk Revit

Como importar um arquivo do AutoCAD para o REVIT

É de grande uso no mercado AEC (Arquitetura, Engenharia e Construção Civil) o software Autocad, este veio como forma de revolucionar o uso do papel e transformar o processo de criação mais prático por meio deste software da Autodesk.

Com os anos veio à necessidade de ganho de tempo e aumento de produção, além de tornar a visualização mais compacta e com três dimensões, o que conhecemos como 3D.

No artigo de hoje irei explicar como importar o arquivo criado no AutoCAD (dwg) para o Revit, e assim começarmos à criar um projeto em 3D.



Passo 1:

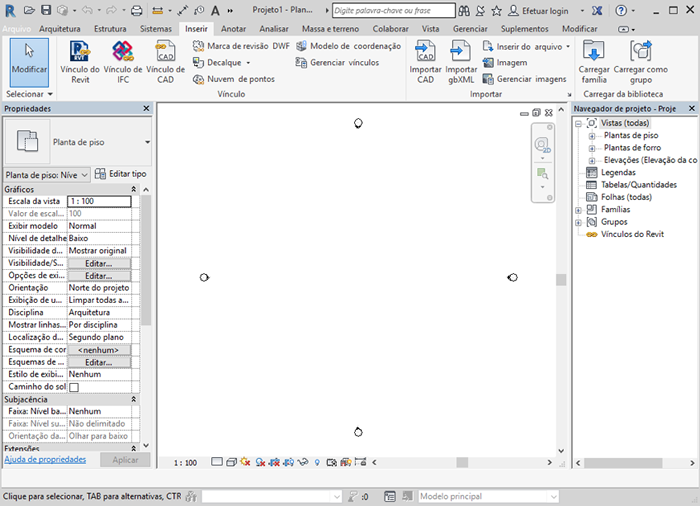

Abrir o Revit, modelo Arquitetônico, abrir a Aba “INSERIR”.

inserir-no-bim-eng-dtp-multimidia



Passo 2:

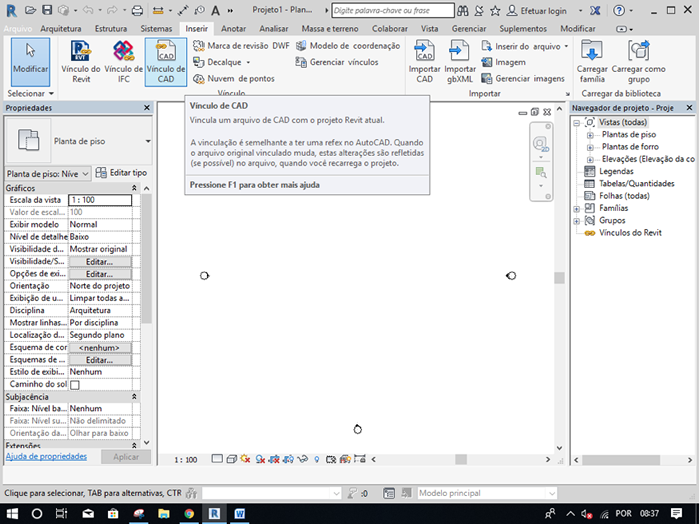

Clique em “VINCULO DE CAD”

vinculo-de-cad-revit-eng-dtp-multimidia



Passo 3:

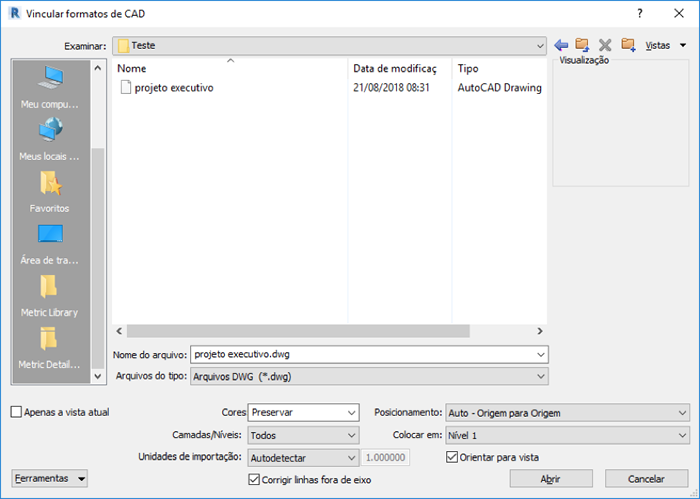

Em seguida irá abrir está janela, procure por seu projeto em DWG que deseja usar.

localizar-arquivo-dwg-eng-dtp-multimidia



Passo 4:

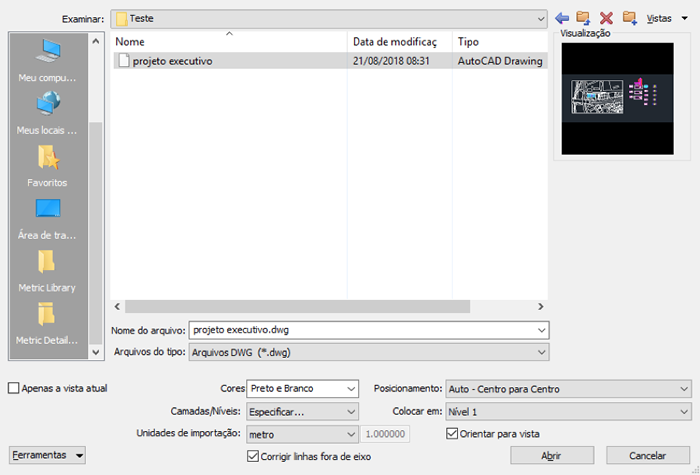

Arrumar menu abaixo com as seguintes opções:

arrume-menu-com-as-informacoes-eng-dtp-multimidia



Conferir na Aba de Visualização se é o projeto correto.

Cores: Ideal “Preto e Branco” para servir de base e não se sobrepor ao seu desenho.

Camadas/Nivéis: Nesta opção é bacana pensar em qual nível está inserido está planta, por exemplo, planta do térreo irá ao nível 1.

Unidades de importação: No AutoCad projetamos com escala de medida 1 para 1 metro. Colocar nesta opção “metro”.

Deixar ticado as opções:

• Orientar para vista

• Corrigir linhas fora de eixo.

Clicar em ABRIR.



Passo 5:

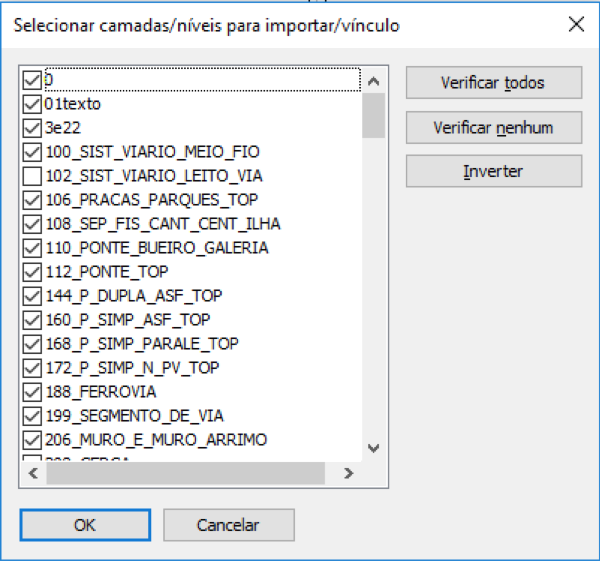

Em seguida deve abrir esta janela, selecione todas as Layers que deseja usar deste arquivo.

selecionar-layers-para-importacao-eng-dtp-multimidia



Passo 6:

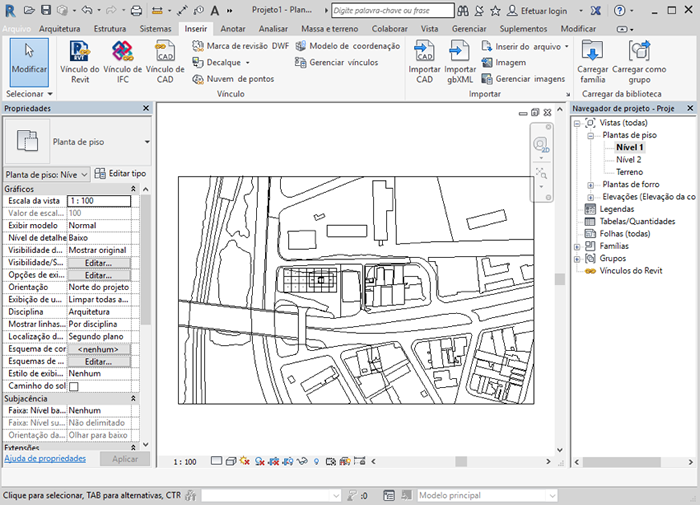

Conforme opções de importação, seu projeto deve abrir desta maneira, no nível em que escolhemos.

projeto-aberto-configurado-eng-dtp-multimidia

Próximos passos, nos próximos artigos, obrigada!
