Autodesk Maya: Simulação de Tecido

Augusto Costa • 03 ago 2016

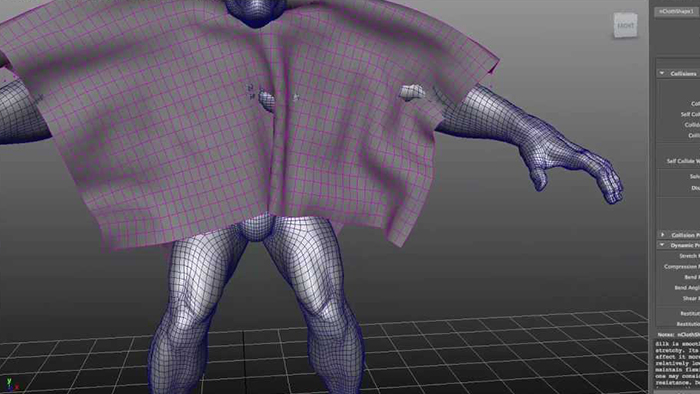

nCloth é uma solução dinâmica, rápida e estável que utiliza um sistema de partículas interligados para simular uma ampla variedade de superfícies poligonais dinâmicos, como se fossem tecidos, por exemplo.

Cada vez mais tem-se utilizado no mercado este recurso para este tipo de simulação e por isso vamos abordar este tema.

Ao abrir o Maya, para todo tipo de trabalho, é altamente recomendável que você crie um Projeto para organizar tudo o que está fazendo e assim otimizando o seu trabalho e/ou de outras pessoas que estão trabalhando com você!

maya

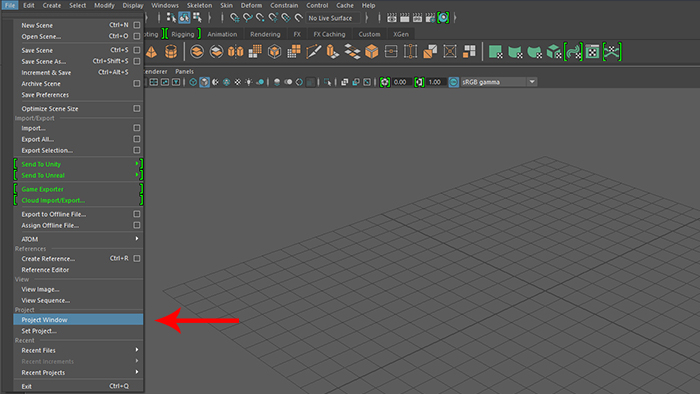

Criando um Projeto. Vá no Menu FILE > PROJECT WINDOW

maya

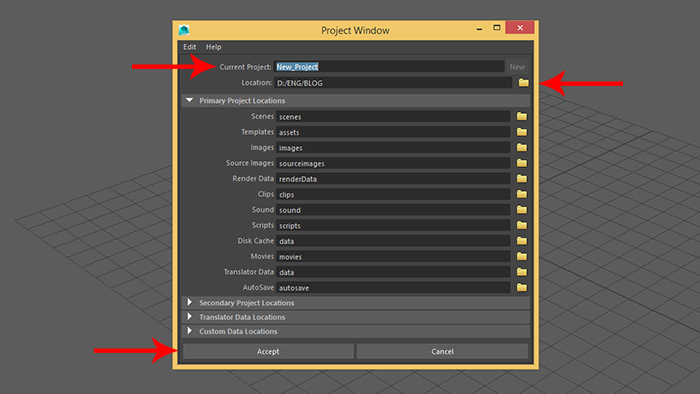

Nesta janela temos a opção de dar um nome ao Projeto e o local onde ele ficará.
Nas próximas opções ele mostra cada pasta que irá criar para organizar melhor o seu trabalho. *Dica: Não mude o nome das pastas.

Dê um nome para seu projeto (sem espaços ou caracteres especiais) e escolha um local. Após isto, clique em ACCEPT.

maya

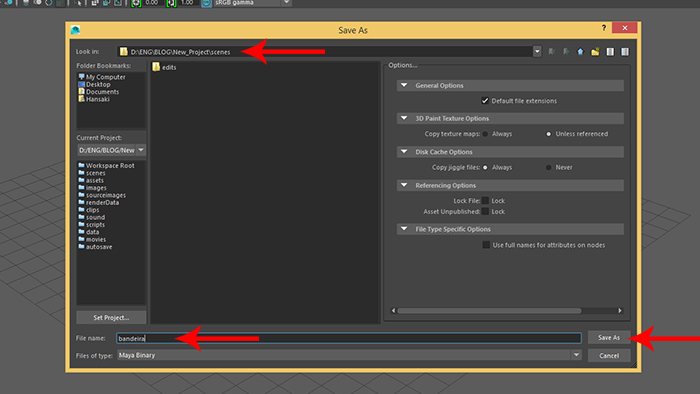

Em seguida, verifique se o Maya criou seu projeto. Salve seu arquivo através do comando Ctrl+S, ou FILE > SAVE SCENE. Você verá que o Maya salvará diretamente em uma pasta chamada SCENES, se sim, o seu projeto foi feito!

Veja se o caminho do seu projeto está correto e salve seu arquivo dentro da pasta e de um nome para a sua cena (sem espaços ou caracteres especiais).

maya

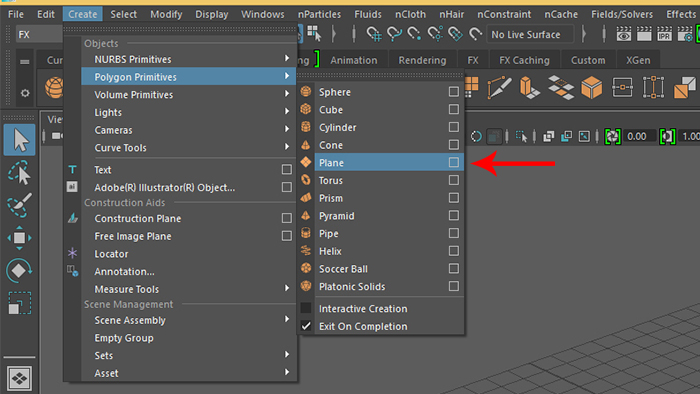

Com o Projeto feito, vamos ao menu CREATE > POLYGON PRIMITIVES > PLANE (E clique deixando o quadradinho que está a direita do nome selecionado. Fazendo isso você abre as opções avançadas para criar o seu plano da forma que desejar).

maya

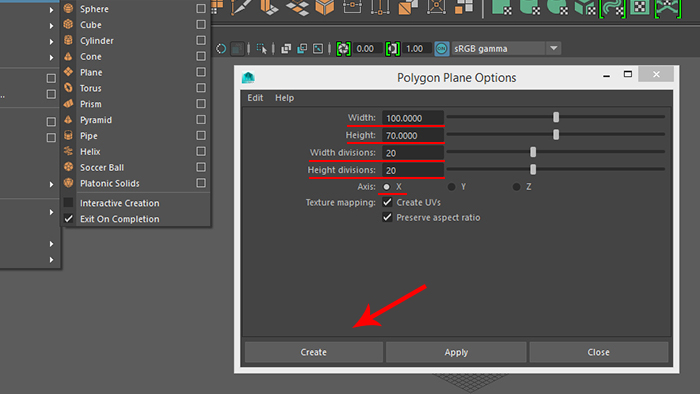

Crie um plano de 100 de largura por 70 de altura. Escolhi estes números pois é quase a proporção ideal de bandeiras, 10:7.

Na opção subdivisões cuidado, pois muitas subdivisões comprometem o desempenho da animação, dependendo da sua máquina divisões e eixo.

maya

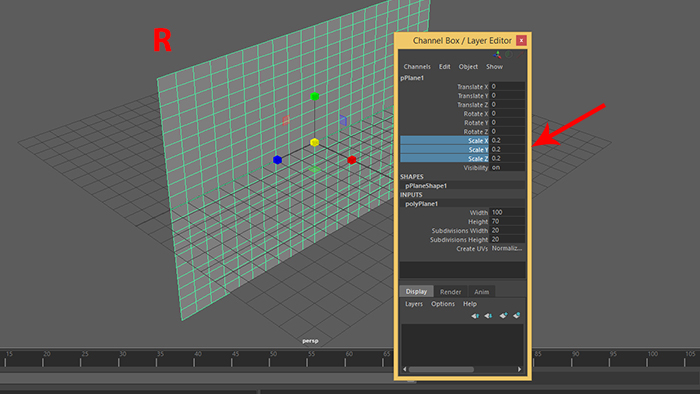

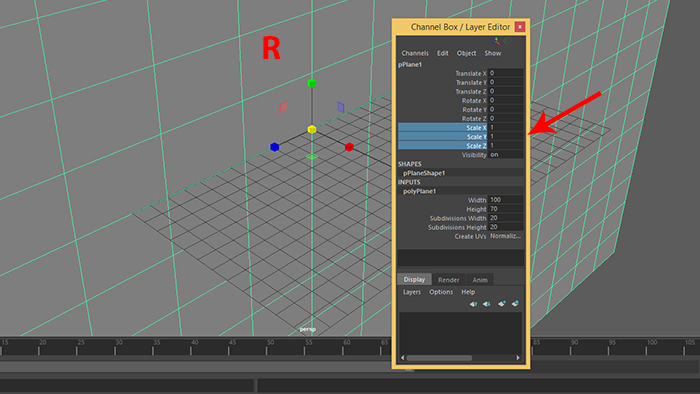

Escalonar o objeto para um maior conforto na sua Viewport, no meu caso, por exemplo, coloquei a SCALE em todas as dimensões de 1 para 0.2 . Você pode colocar do tamanho que achar necessário e escalonar pela Ferramenta de Escala (Scale Tool, tecla de atalho "R") ou pelo Channel Box digitando os valores.

maya


Deixei a minha desta forma:

maya

Selecione o plano da bandeira que você criou e vamos aplicar o visual dela. Este visual é definido com o que chamamos no Maya de "Material".
Podemos fazer qualquer visual que você preferir, mas vamos aprofundar nisto em outro encontro. Aplicaremos o básico, somente uma textura de uma bandeira.

Importante escolher uma que se encaixe na proporção de sua bandeira!

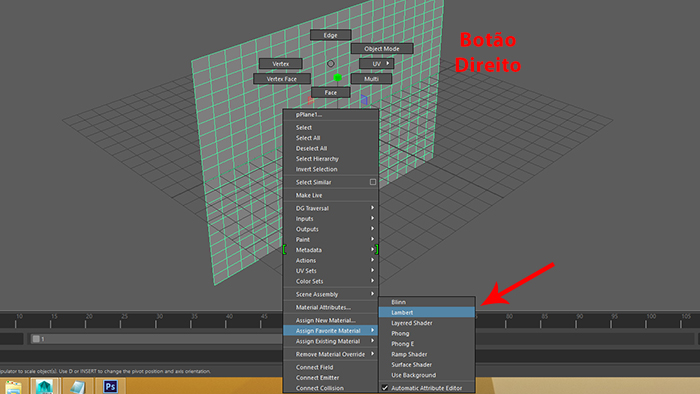

Depois de selecionar o Plano, segure o botão direito sobre o Plano e irá aparecer um MENU. Escolha (sem soltar o botão direito) a opção ASSING FAVORITE MATERIAL > LAMBERT.

Agora solte o mouse e respire.

maya

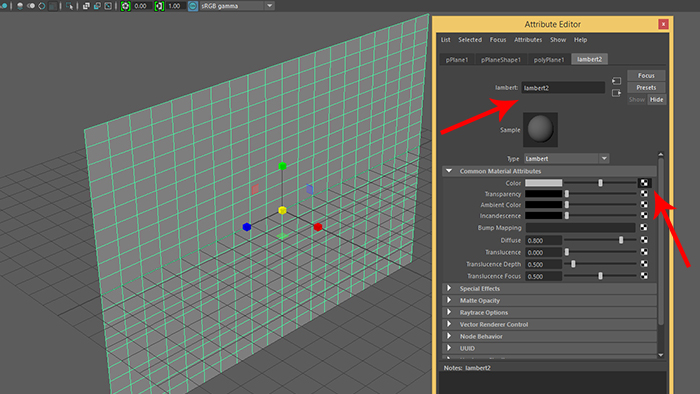

Aparecerá uma janela chamada ATTRIBUTE EDITOR (Ctrl+A abre a janela, e selecione o plano para aparecer as configurações). Na aba "lambert2" tem todas as configurações qua ja havia falado sobre o material para dar a aparência desejada, mas dai já é uma outra aula.

Vamos procurar o atributo comum do material "lambert2": "COLOR". Clique no Checker (quadradinho preto e branco) para vincular um nó (node) de textura.

maya

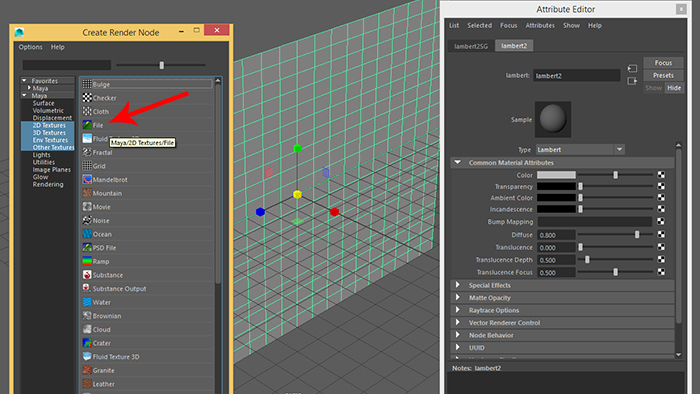

Escolha na janela CREATE RENDER NODE o FILE para vincular a sua textura ao objeto selecionado anteriormente.

maya

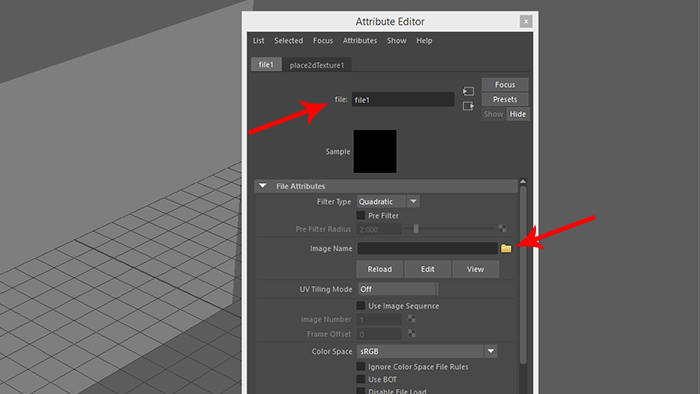

Ao vincular um FILE, vai abrir os atributos deste node "file1", carregue uma imagem clicando na pasta a direita de "Image Name".

maya

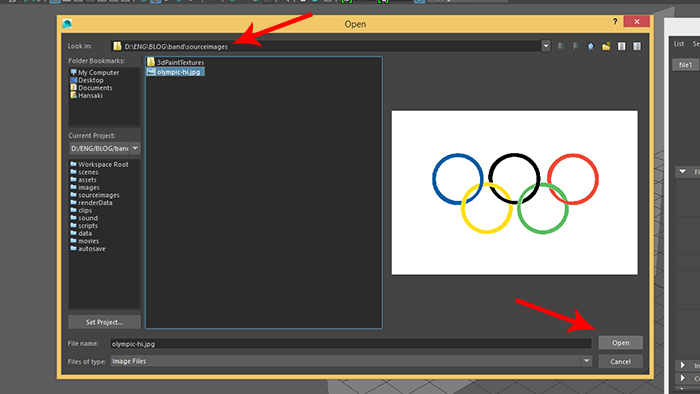

Aqui temos que procurar a nossa imagem. O Ideal é que ela esteja dentro da pasta "SOURCEIMAGES" do seu projeto, pois o Maya sempre vai procurar lá. Então, copie sua imagem para lá e carregue-a.

maya

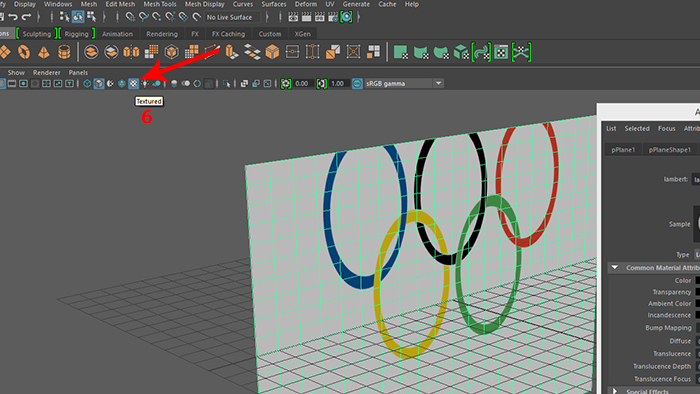

13 - A textura não aparece inicialmente. Temos que habilitar o modo de visualização de textura. Basta clicar na opção Textured para visualizar a ou apenas apertar o botão "6" no teclado.
Sua textura poderá aparecer estranha como no exemplo, alinharemos as coordenadas de UV da textura ao objeto.

maya

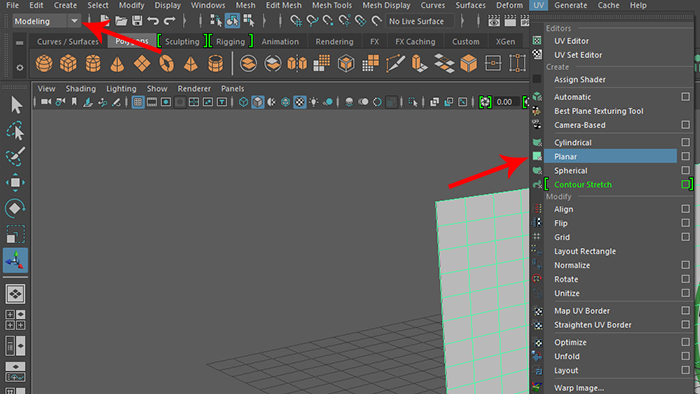

Selecione sua bandeira. Mude o "Menu Set" para MODELING, na versão Maya 2016. Caso tenha Maya 2015 ou anteriores, o "Menu Set" é
POLYGONS. Va no Menu UV > PLANAR e a sua imagem deve se alinhar e mapear perfeitamente.

maya

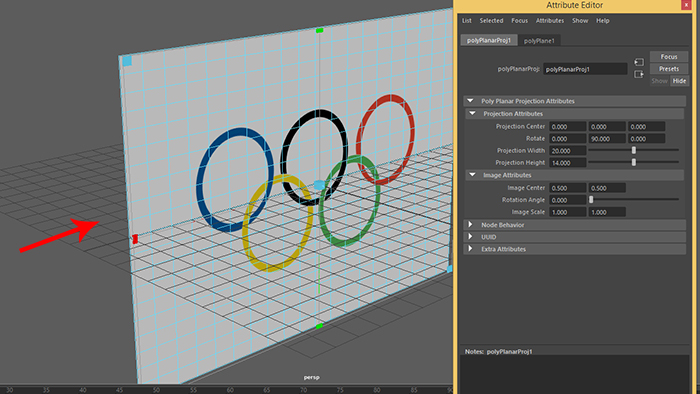

Desta forma que deve ficar. Suas coordenadas UV serão mapeadas conforme as extremidades do seu plano.

maya

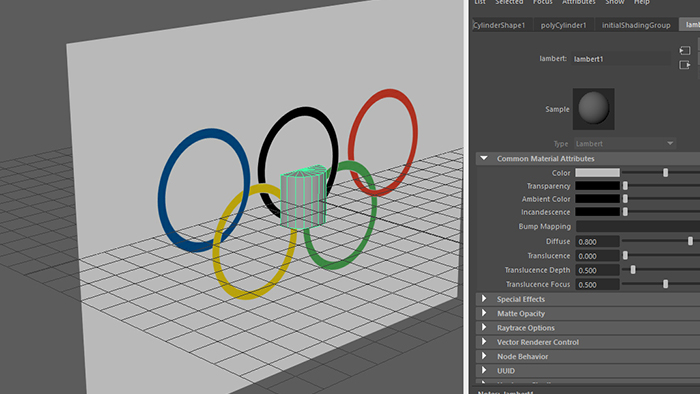

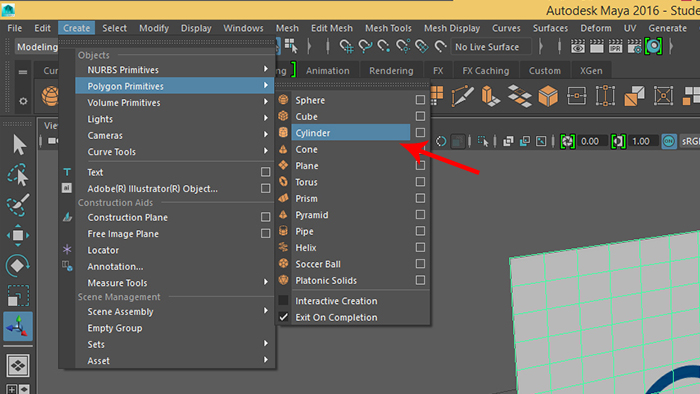

Crie um cilíndro no Menu CREATE > POLYGON PRIMITIVES > CYLINDER

maya

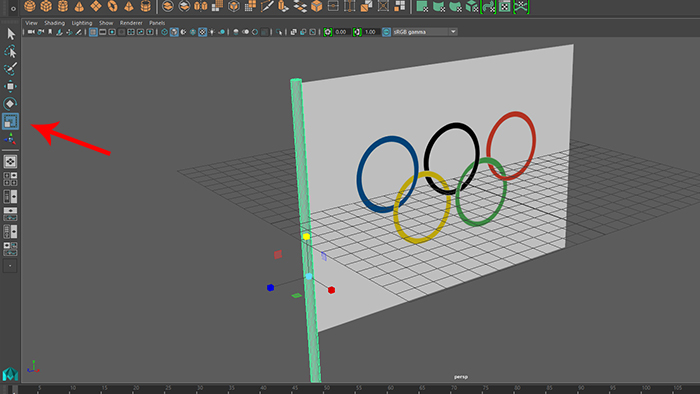

Selecione (Select Tool, Tecla "Q") o cilindro para mover (Move Tool, Tecla "W"). Não mova ainda.

maya

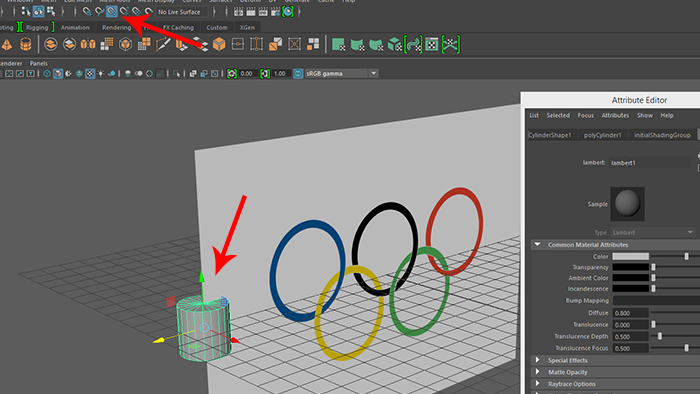

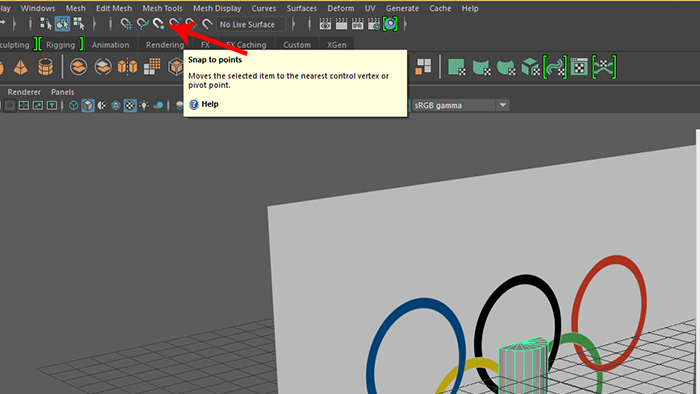

Vai no ícone "SNAP TO POINTS" para que o cilindro alinhe a cada vertice (vertex) do plano até chegar a extremidade.
Esta opção é ótima pois mantém os objetos alinhados em um eixo além de manter o cilindro exatamente no local de cada vertice (vertex) desejado.

maya

O importante é o cilindro estar centralizado na última linha de vertices da bandeira.

maya

Deixei o meu cilindro, que será o mastro, desta forma. Para o que vamos trabalhar está ótimo.

Use a Ferramenta de Escala (Scale Tool, Tecla "R") no Eixo Y (y Axis, verde) para que fique com uma altura maior.
Caso queira deixar o mastro mais fino, use a mesma ferramenta só que pegando pelo controlador central, o que fica bem no meio, da Ferramenta de Escala (Scale Tool, Tecla "R") pois com ela você consegue uma manipulação de escala proporcional em todos os Eixos (Axis).

maya

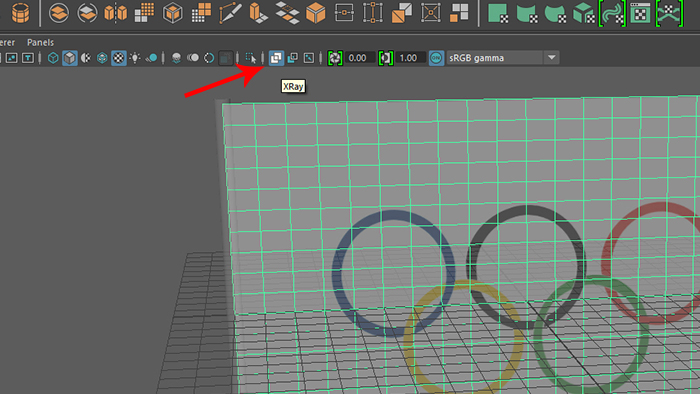

Você pode rotacionar a câmera para ver seus objetos na Viewport (Alt + Botão esquerdo do Mouse) e ainda ativar a visão
de raio X (X-ray), caso queira ver onde estão os vertices (vertex) dentro do cilindro(nosso mastro).

maya

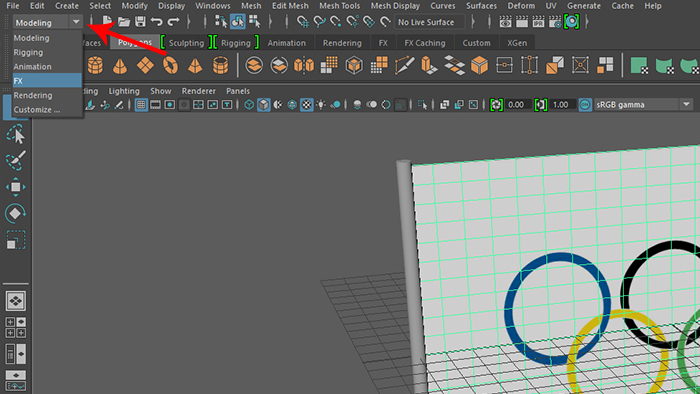

Mude o "Menu Set" de MODELING para FX, na versão Maya 2016. Caso tenha Maya 2015 ou anteriores, o "Menu Set" é nDYNAMICS.
Assim os menus de modelagem serão substituídos para os menus de Dinâmica.

maya

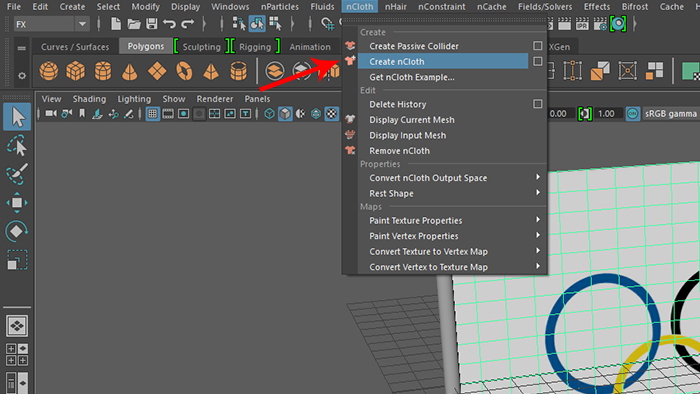

Selecione a bandeira e vá no Menu nCLOTH > CREATE nCLOTH

maya

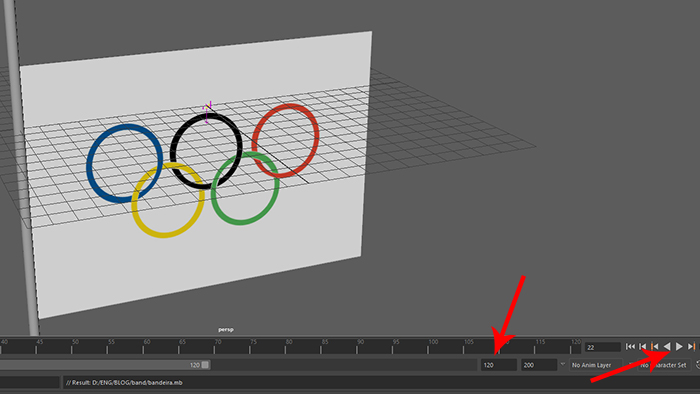

Verifique, dando play na Timeline (linha do tempo) ou pressionando Alt + V, e para parar dê stop ou ESC. Caso queira uma Timeline com mais frames, para uma animação mais longa, troque a penúltima caixa, a que determina o último frame do alcance da Timeline.
Creio que sua bandeira deve estar caindo. Volte ao frame 1 clicando na Timeline.

maya

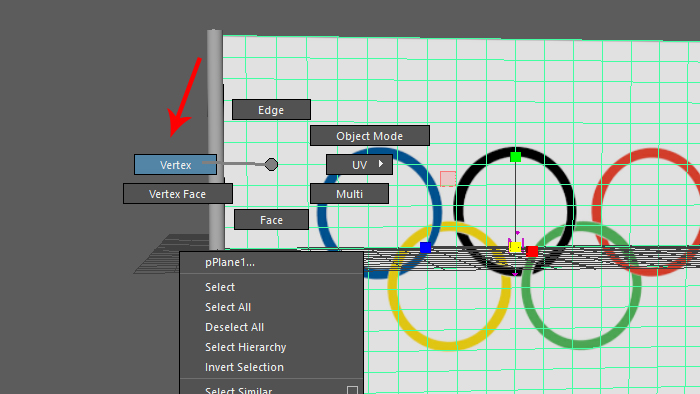

Selecione a bandeir, depois segure o botão direito até aparecer vários menus. Continue segurando e somente solte ao selecionar a opção de manipulação de vértice (Vertex).

maya

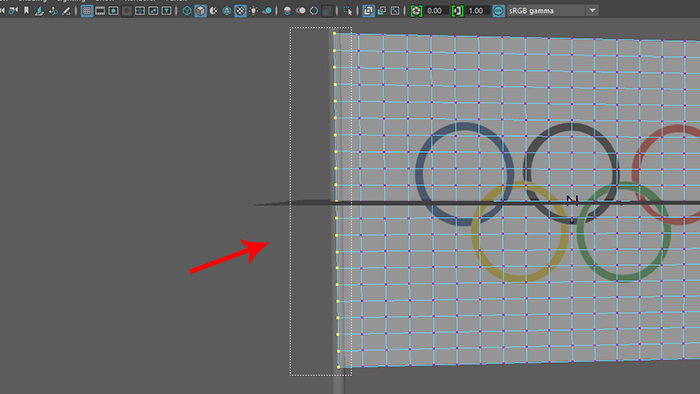

Cada ponto roxo da sua bandeira é um Control Vertex que pode ser manipulado para deformar a malha, mas deixaremos isso para outra aula. Selecione os vertices que estão por dentro do cilindro com um laço de seleçao. X-ray ajuda é uma ótima solução e rotacionar a câmera (Alt+ botão esquerdo do Mouse) para que fique de frente ajuda bastante.

maya

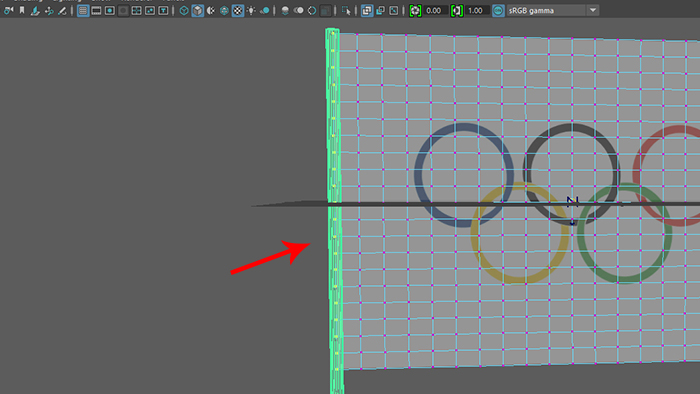

Ainda com os vertices selecionados, segure a tecla SHIFT e selecione o Cilindro até que fique como na imagem,
o cilindro no modo de objeto e os vertices da bandeira em modo vértice.

maya

Vá em nConstraint > Point to Surface. Ele vai vincular como se costurasse o vertice no poste e
assim ele ficará preso a superficie.

maya

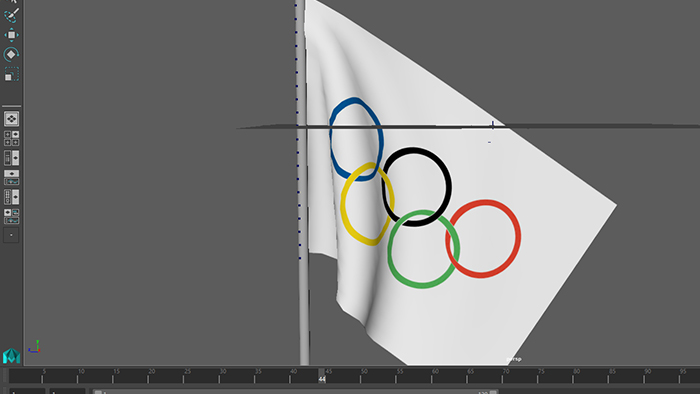

Dê play ou Alt+V para testar a animação e conferir se prendeu no mastro:

maya

Para finalizar, temos que fazer com que a bandeira não passe por dentro do cilindro.

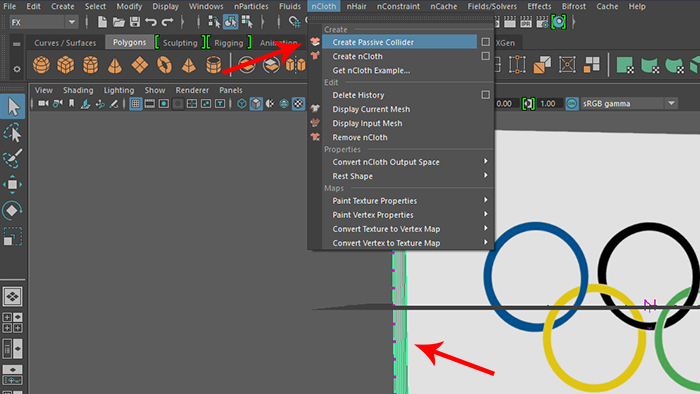

O cilindro precisa colidir com a bandeira.Para isso, vamos SELECIONAR o cilindro e ir em nCLOTH > CREATE PASSIVE COLLIDER.

maya

Verifique que agora a bandeira não atravessa mais o Cilindro:

maya

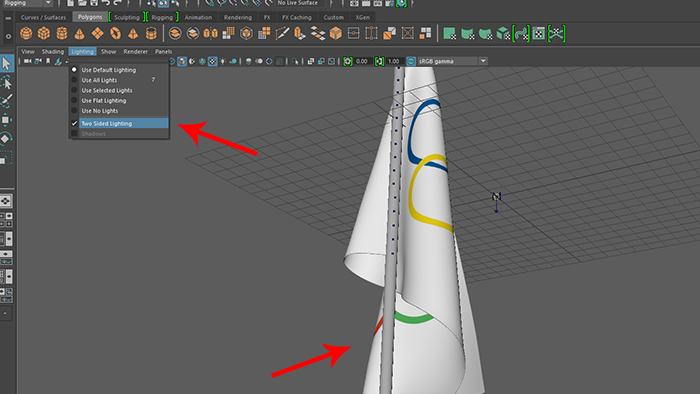

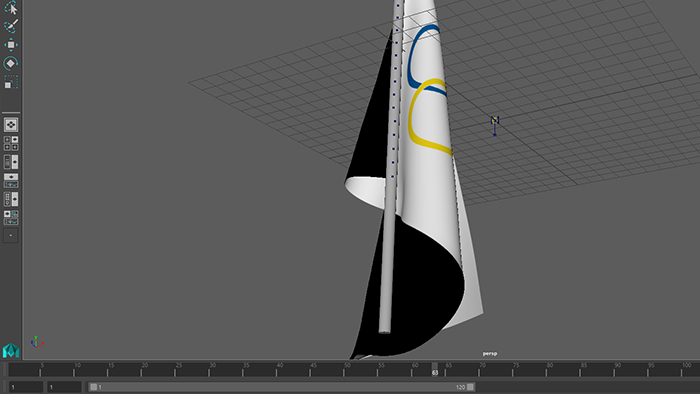

Caso esteja vendo pela Viewport a face contraria da bandeira na cor preta, troque a iluminação em
LIGHTNING > TWO SIDED LIGHTNING:

maya

Sua bandeira ja está pronta para Renderização e Animação!

Caso queira controles mais avançados, você pode selecionar o objeto "Nucleus1" que está no centro da grade (letra N com seta) e nele você tem diversas configurações como Gravidade, Densidade do Ar, Velocidade e Direção do vento, dentre outras. A cada alteração nestes atributos, recomendo voltar ao Frame 1 da Timeline e dar o Play ou Alt+V para verificar sua alteração.

Altere, volte ao frame 1 e de play. Altere, volte ao frame 1 e dê play. E por ai vai.

Espero que tenham gostado desta manipulação básica de nCloth.

Até a proxima!
